产品用途:防爆对讲机是可以在易燃易爆场所通话的一类特殊对讲机,与普通对讲机相比适用范围更广泛、质量更好,在工业生产上有巨大的保护和辅助作用,可以实现多人同时信息交流,起到安全告知的作用,是石油、化工、天然气管道、油库、罐区等领域理想的无线移动通讯工具 。
对讲机的工作原理如下:
1、发射部分:
锁相环和压控振荡器(VCO)产生发射的射频载波信号,经过缓冲放大,激励放大、功放,产生额定的射频功率,经过天线低通滤波器,抑制谐波成分,然后通过天线发射出去。
2、接收部分:
接收部分为二次变频超外差方式,从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大,在经过带通滤波器,进入一混频,将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第一中频信号进入中频处理芯片,与第二本振信号再次混频生成第二中频信号,第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后,被放大和鉴频,产生音频信号。音频信号通过放大、带通滤波器、去加重等电路,进入音量控制电路和功率放大器放大,驱动扬声器,得到人们所需的信息。
3、调制信号及调制电路:
人的话音通过麦克风转换成音频的电信号,音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。
4、信令处理:
CPU产生CTCSS/DTCSS信号经过放大调整,进入压控振荡器进行调制。接收鉴频后得到的低频信号,一部分经过放大和亚音频的带通滤波器进行滤波整形,进入CPU,与预设值进行比较,将其结果控制音频功放和扬声器的输出。即如果与预置值相同,则打开扬声器,若不同,则关闭扬声器。
对讲机有频率限制
为保证绝大多数用户通话不受干扰以及合理地利用频率资源,国家无线台管理委员会对频率的使用进行了划分,规定不同的行业使用相应的频率范围。用户在购买对讲机的时候,要向当地的无线电管理委员会申请频点。
结构:
存储保养使用注意事项:
在使用本产品时,请务必遵守如下操作指导所包含的相关信息和安全规定,以保证在所描述的环境中实现安全可靠的操作。否则,可能产生危险后果或违反适用的规定。
在靠近爆破区和雷管所在的区域时,请先关闭对讲机,避免引起可能的爆炸。在爆破区或其他任何标有“请关闭双向对讲机”字样的区域,请务必遵守相关规定。
在危险场所使用前,请先确保电池安装在主机上。请勿单独携带电池进入危险场所。离身体不少于2.5厘米。
严禁在危险场所拆开机器、更换机器电池或配件。
只能在危险场所外使用指定的充电器对电池进行充电,充电时环境温度不能高于+40°℃。
请勿使用外壳有破裂或者损伤的机器。请勿阻塞或者打开机器上的压力调节孔。
请勿使用天线已损坏的机器,损坏的天线接触皮肤可能导致轻微灼伤。
请勿将机器长时间暴露在阳光直射下或放在加热装置附近。
严禁以任何方式自行拆卸或改装经过防爆检测机构认证的产品。只有产品的原制造商才可在经过防爆检测机构许可的范围内进行改装。未经授权的改装将导致该产品防爆认证失效。
请勿尝试拆解、破坏或者短路电池,请勿将其置于火中。
使用机器时保持机器处于垂直位置,话筒距离嘴部约2.5到5厘米。
如需随身佩戴机器,机器在发射时,天线距离身体不少于2.5厘米。

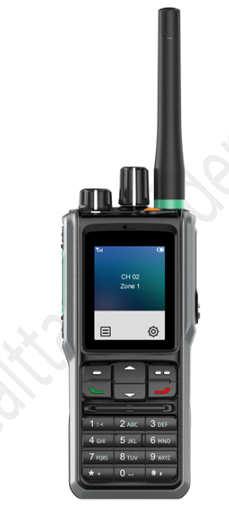

PH790Ex简易使用说明
一、开机与关机
开机:顺时针旋转“电源开关/音量控制” 按钮,直至听到“咔嗒”声。
关机:逆时针旋转此按钮直至听到“咔嗒”声。
二、调节音量
开机后,顺时针旋转“电源开关/音量控制” 按钮可增大音量;逆时针旋转该按钮可减小音量。
一般情况建议音量调节至1/2大小,户外环境可根据实际需要调节。
三、选择群组
旋转“群组选择”按钮,顺时针或逆时针均可。
四、发起呼叫(三种方式)
1. 直接按下“PTT键”,对当前群组发起呼叫。
2. 手动拨号,按下“PTT键”,对拨打号码发起呼叫。
3. 手动拨号,按下“呼叫键”,对拨打号码发起呼叫。
五、 挂断呼叫
主叫用户按下“挂机键”,呼叫释放。
被叫用户按下“挂机键”,退出呼叫。
六、 快捷键
快键键1:短按,手台模式快速切换;数字集群 模式下长按,对调度台发起紧急呼叫。
快键键2:调节终端发射功率,可见于手台屏幕上方,分为低功率(L)与高功率(H)两种。
快键键3:拆线键,即挂断/退出呼叫。
