森林防火超短波数字同频同播系统

作者:管理员发布于:2018-07-25 15:05:06


项目概况:

         林业部门肩负着保护森林资源、促进林业经济发展的职责。快速、准确、安全、可靠的无线通信系统则是林业部门完成职责的重要保障手段。

近年来,随着全球气候变暖,森林火灾频繁发生,森林防火成为林业部门工作的重中之重。为保障湖南省林区内部运营管理工作的有序和安全,达到统一指挥的目的,迫切需要建设一套功能先进,稳定可靠数模双制式集群通信系统,为林区内部工作人员、护林人员、森林防火人员提供语音清晰、保真度高、便捷高效的移动的交流模式。

需求分析:

1.      覆盖:

         通信覆盖是基础,在客观通信条件不断恶化、林区通信质量要求日益提高的情况下,考虑多基站、密集基站的可发展空间,综合考虑频率资源、链路条件的客观条件适应能力。

本林业无线通信网满足林区内复杂自然环境(大林区、高山、恶劣天气等)的优质信号覆盖需求。在任意扩容能力以及密集建站技术的支持下,系统建设在理论上可无限制建设基站,不断强化覆盖。

2.      容量:

为保障日常管理和应急救援的通信容量,本网络拟建设单载频通信网络。

3.      频率资源:

提供一对双频点,用于指挥骨干网建设。

一个150兆或400兆段的单频点,用于无线联网链路。

采用关键技术:

1.  采用数字DMR/PDT、模拟MPT、常规数字/模拟同频同播混合功能系统技术:

本系统提供的设备全部支持数模双制式,建设完成后,只需要在管理终端通过软件调整既可以实现全网络模拟常规同播、数字常规同播、数字集群三种工作模式的任意切换。

2.      全系统支持多基站数字同频同呼叫技术:

针对森林防火通信需要,引入数字同频同播系统技术。实现全部跨基站应急通信时采用数字同频同播覆盖模式,解决平滑过网、语音连续过网不间断目的,实现最可靠、稳定的应急保障通信模式。

3.      无线自组网技术:

无线应急调度通信网,无论建设多少基站,永远解决不了应急场合突发的覆盖弱区的情况。这就需要我们提供一个快速部署临时现场强化覆盖无线网的手段。

在每个同播基站,配置的信道机包含无线自组网单频点收发模块,组成空中无线链路通道,良好覆盖整个森林区域,可选配便携式/手提式/背负式无线自组网基站,组建快速部署片区网,可实现自动将覆盖网延伸覆盖至火场,同时保持与指挥中心联网的目的。

4.      组网设计方案:

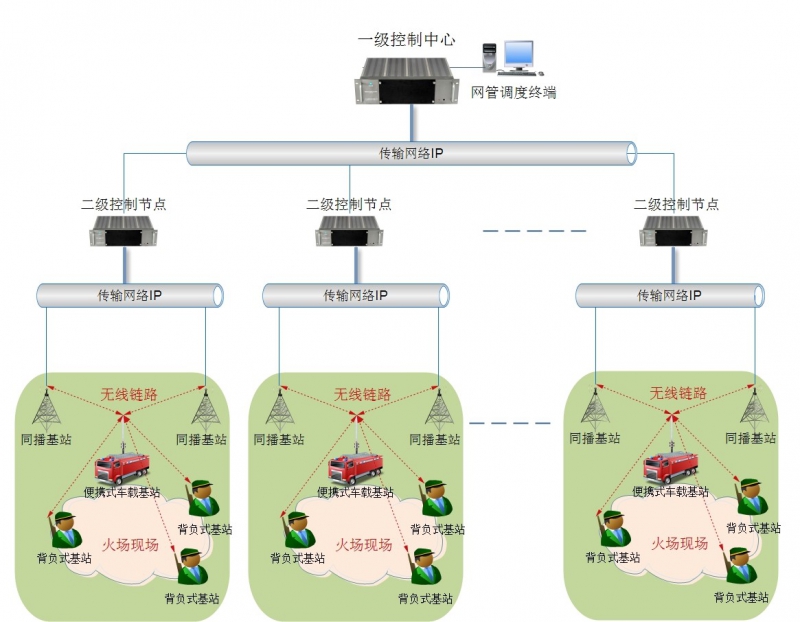

a)       系统网络图



b)      交换控制中心:

                ① 数字汇接交换平台:

                在林业部门中心机房设置全网的一级节点控制中心,为本数字同频同播网络的管理、数据交换中心,负责系统组网控制、统一调度和统一管理。

                在各地市州配置二级节点控制中心,为各辖区数字同频同播网络的交换控制中心,直接与本辖区同播基站连接,并与林业部门一级节点控制中心连接。

                为保证联网系统的安全性和稳定性,系统交换控制中心选用高安全、高稳定、高性能,以及多用户、多任务的系统平台;为本项目配置的数字汇接交换机具备较强的容错能力,采用数字交换方式,分散控制,不同于服务器分组交换方式,避免了网络病毒影响,提高了系统稳定性。

                ② 网络管理终端:

                在指挥中心配置网络管理终端,可以根据需要直接在网管界面遥控基站工作频点;遥控基站工作状态;接收和显示系统设备报警信号及内容;遥测信道机前向功率、反向功率、工作电压、链路联通状态等参数,实现系统组网控制、统一调度和统一管理。

                ③ 多媒体调度台:

                在指挥中心配置多媒体调度台,支持远程IP调度坐席,可实现系统各片区基站灵活组网通信,可以对正在进行的通话进行监听和插话等功能。

                ④ 录音:

                在指挥中心配置录音服务器,实现全网所有通话的实时录音。

                ⑤ 电台定位:

                系统配置电台定位服务器,可实现各种电台GPS/北斗定位功能。

c)       固定同播基站:

(1)  在湖南全省500多个瞭望塔适当选址,按需建设N套固定同播基站;

(2)  每个固定同播基站配置单载频,具备两个有线数字时隙信道;

(3)  各个固定同播基站采用有线IP链路联网方式,实现与交换控制中心的有线联网;

(4)  同时,每个基站配置无线自组网收发模块,采用单频点数字链路无线联网方式,自动寻址组网,具备级联能力,提供车站便携自组网基站和背负式自组网基站自动联网使用。

d)      便携式车载基站

        为林业部门分别配置一套便携式车载自组网基站,采用数字无线链路联网方式,就近与各地市固定同播基站配套使用。

        车载移动基站在可以收到任意基站信号的前提下,可以自动进入无线数字同频同播网络层联网并实现同频同播功能,实现应急补充、延时、强化覆盖的特殊警用功能,为抗灾抢险等提供通信保障。

e)       单兵背负式基站

        为林业部门分别配置N套单兵背负式自组网基站,采用数字无线链路联网方式,实现与车载基站以及多个单兵背负式基站间的片区联网,组建一套救火现场的快速部署无线自组网。
